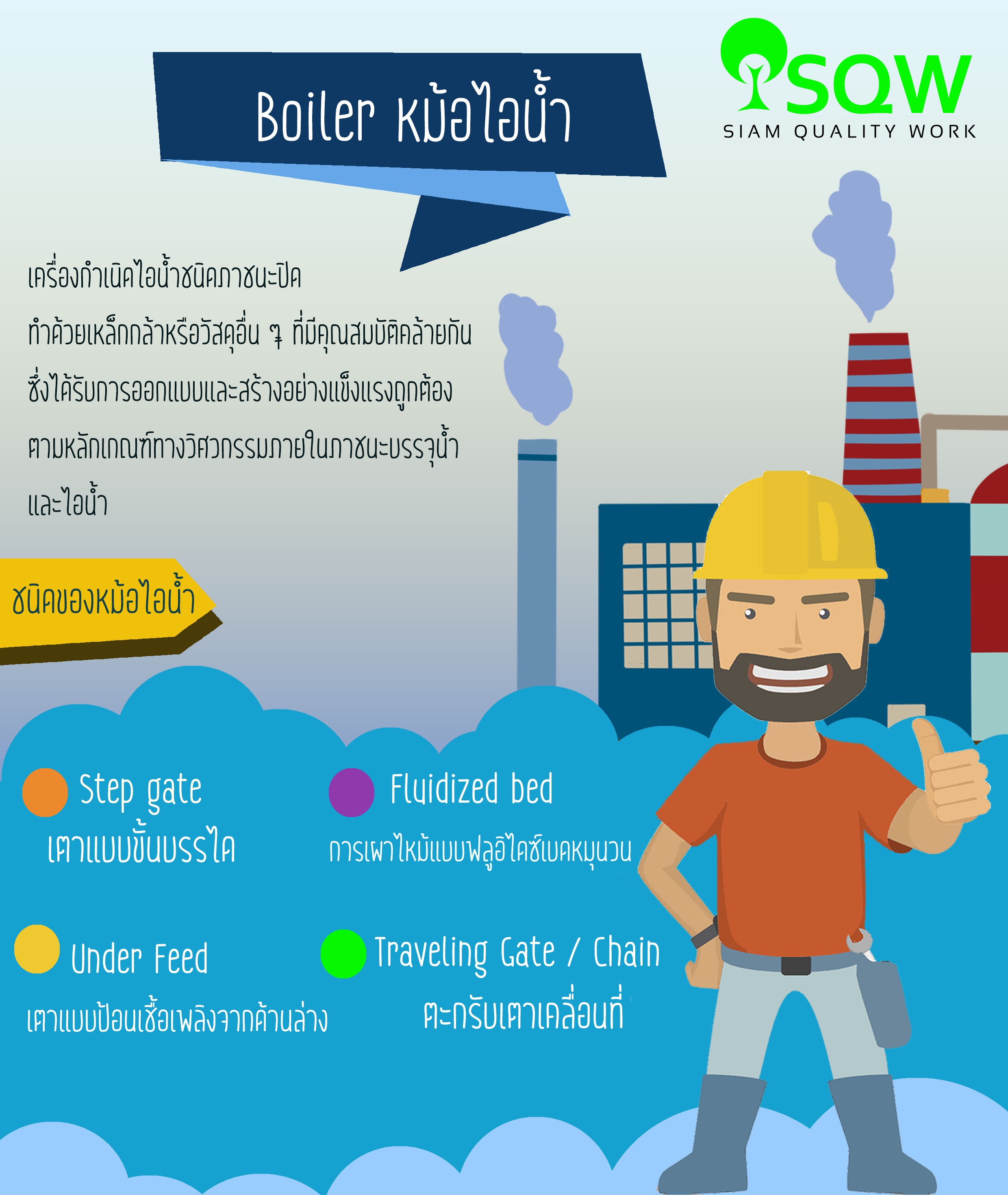

หม้อไอน้ำ (Boiler) เป็นเครื่องกำเนิดไอน้ำชนิดภาชนะปิด ซึ่งถูกออกแบบและสร้างอย่างแข็งแรงถูกต้องตามหลักเกณฑ์ทางวิศวกรรม นอกจากนี้ Boiler ยังเป็นเครื่องกำเนิดน้ำร้อน (hot water boiler) และเครื่องกำเนิดน้ำมันร้อน (Thermal oil heater) ได้อีกด้วย
ประเภทของห้องเผาไหม้กับการใช้งานของถ่านหิน
1. Pulverized Combustion
หลักการทำงาน : เเป็นการเผาไหม้ถ่านหินที่เป็นผงละเอียดเสมือนแป้ง ฝุ่น ระบบจึงต้องมีเครื่องบดถ่านให้ละเอียดโดยหัวพ่นผงถ่านหินจะพ่นผงถ่านหินเข้าไปในเตา อากาศที่ใช้ในการเผาไหม้ซึ่งจะมาบรรจบรวมกันที่หัวพ่นถ่านหิน และเกิดการเผาไหม้ที่หัวพ่น
ประสิทธิภาพการเผาไหม้ : สูงมาก
ค่าใช้จ่าย : สูงมาก
ขนาดของถ่านหินที่เหมาะสมต่อการใช้งาน : 200Mesh หรือ ประมาณ 70 ไมครอน
2. Fluidized Combustion
หลักการทำงาน : เป็นการเผาไหม้ถ่านหินที่มีขนาดเล็กโดยที่ ถ่านหินจะแห้งและติดไฟ และกระจายอย่างสม่ำเสมอ และคลุกเคล้ากับอากาศอย่างทั่วถึงเป็นเวลานาน ส่วนการเผาไหม้แบบนี้อาจต้องใช้ ของแข็ง เช่น ทราย หรือใช้ขี้เถ้าที่เกิดจากการเผาไหม้เพื่อเป็นตัวกระจายความร้อนให้ทั่วถึง การเผาไหม้ประเภทนี้จะมีลักษณะคล้ายลาวาเดือด
ประสิทธิภาพการเผาไหม้ : สูงมาก
ค่าใช้จ่าย : ปานกลาง - สูง
ขนาดของถ่านหินที่เหมาะสมต่อการใช้งาน : 0 -10มิลลิเมตร
3. Travelling Grate Stroker
หลักการทำงาน : ประกอบด้วยตะกรับเป็นแผ่นโลหะต่อกันเป็นรูปสายพาน เพื่อทำหน้าที่ลำเลียงถ่านหินที่กำลังเผาไหม้โดยถ่านหินจะถูกเผาไหม้จนหมด และกลายเป็นขี้เถ้าซึ่งจะตกลงบริเวณปลายสุดของตะกรับ
ประสิทธิภาพการเผาไหม้ : สูง
ค่าใช้จ่าย : ปานกลาง
ขนาดของถ่านหินที่เหมาะสมต่อการใช้งาน : 10 -25 มิลลิเมตร
4. Step Grate & Pushing Grate Stroker
หลักการทำงาน : ระบบการเผาไหม้นี้มีลักษณะการลำเลียงถ่านเพื่อเข้าสู่ห้องเผาไหม้โดยตะกรับที่มีลักษณะเอียงลาดเหมือนขั้นบันได โดยถ่านหินจะตกลงจากด้านบนลงด้านล่าง ตามขั้นบันได ถ่านหินจะถูกเผาไหม้จนกลายเป็นเถ้าหมดบริเวณ ด้านล่างสุดของขั้นบันได
ประสิทธิภาพการเผาไหม้ : สูง
ค่าใช้จ่าย : ปานกลาง
ขนาดของถ่านหินที่เหมาะสมต่อการใช้งาน : 10 -25 มิลลิเมตร
5. Underfeed Stroker
หลักการทำงาน : ระบบนี้ถ่านหินจะถูกป้อนเข้าสู่ห้องเผาไหม้จากด้านล่างของห้องเผาไหม้ และถ่านหินจะไปกองบริเวณกลางห้องเผาไหม้ ส่วนขี้เถ้าจะถูกดันให้ตกไปอยู่บริเวณ ข้างกองและจะต้องทำการเปิดห้องเผาไหม้ เพื่อนำขี้เถ้า ออกมา (สำหรับระบบเก่าแต่ระบบปัจจุบันจะมีตะกรับพลิกขี้เถ้าอัตโนมัติ โดยไม่จำเป็นต้องเปิดเตา)จึงทำให้ประสิทธิภาพของหม้อไอน้ำประเภทนี้ต่ำ
ประสิทธิภาพการเผาไหม้ : ต่ำ
ค่าใช้จ่าย : ต่ำ
ขนาดของถ่านหินที่เหมาะสมต่อการใช้งาน : 25 – 50 มิลลิเมตร
6. Spreader Stroker
หลักการทำงาน : ถ่านหินถูกป้อนเข้าห้องเผาไหม้ด้วยตัวเหวี่ยงหรือ Spreader โดยถ่านหินแต่ละขนาดจะถูก เหวี่ยงเข้าสู่ห้องเผาไหม้ถ่านหินก้อนใหญ่จะถูกเหวี่ยงไปได้ไกล ส่วนถ่านหินก้อนเล็กจะตกบริเวณใกล้ตัว Spreader ถ่านหินจะตกลงบนหลังรางเลื่อน เพื่อเผาไหม้ต่อไป
ประสิทธิภาพการเผาไหม้ : สูง
ค่าใช้จ่าย : ปานกลาง – สูง
ขนาดของถ่านหินที่เหมาะสมต่อการใช้งาน : ขนาด 0- 50 มิลลิเมตร
